1、依导线颜色标志电路

黑色——装置和设备的内部布线。。。。。。

棕色——直流电路的正极。。。。。。

红色——三相电路的C相；；；；；；；；

半导体三极管的集电极；；；；；；；；

半导体二极管、整流二极管或可控硅管的阴极。。。。。。

黄色——三相电路的A相；；；；；；；；

半导体三极管的基极；；；；；；；；

可控硅管和双向可控硅管的控制极。。。。。。

绿色——三相电路的B相。。。。。。

蓝色——直流电路的负极；；；；；；；；

半导体三极管的发射极；；；；；；；；

半导体二极管、整流二极管或可控硅管的阳极。。。。。。

淡蓝色——三相电路的零线或中性线；；；；；；；；直流电路的接地中线。。。。。。

白色

双向可控硅管的主电极；；；；；；；；无指定用色的半导体电路。。。。。。

黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。。。。。。

红、黑色并行——用双芯导线或双根绞线连接的交流电路。。。。。。

2、依电路选择导线颜色时

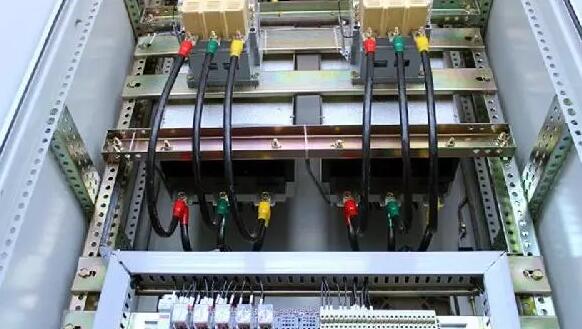

交流三相电路

A相：黄色；；；；；；；； B相：绿色；；；；；；；； C相：红色；；；；；；；；

零线或中性线：淡蓝色；；；；；；；； 安全用的接地线：黄和绿双色。。。。。。

用双芯导线或双根绞线连接的交流电路

红黑色并行。。。。。。

直流电路

正极：棕色；；；；；；；； 负极：蓝色；；；；；；；； 接地中线：淡蓝色。。。。。。

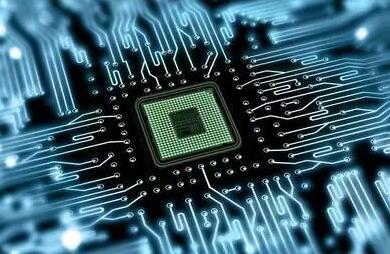

半导体电路

半导体三极管的集电极：红色；；；；；；；； 基极： 黄色；；；；；；；；发射极：蓝色。。。。。。 半导体二极管和整流二极管的阳极：蓝色；；；；；；；； 阴极：红色。。。。。。

可控硅管的阳极：蓝色；；；；；；；； 控制极：黄色；；；；；；；； 阴极：红色。。。。。。

双向可控硅管的控制极：黄色；；；；；；；； 主电极：白色。。。。。。

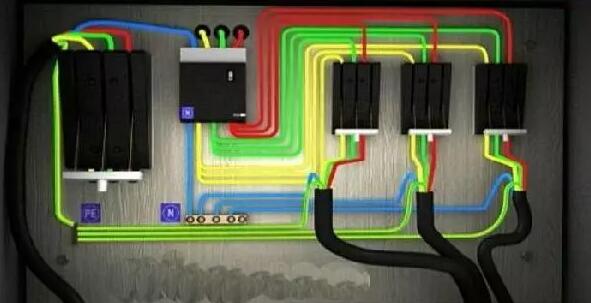

整个装置及设备的内部布线一般推荐：黑色；；；；；；；； 半导体电路：白色；；；；；；；；

有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。。。。。。

具体标色时

在一根导线上，，，，，，，，如遇有两种或两种以上的可标色，，，，，，，，视该电路的特定情况，，，，，，，，依电路中需要表示的某种含义进行定色。。。。。。

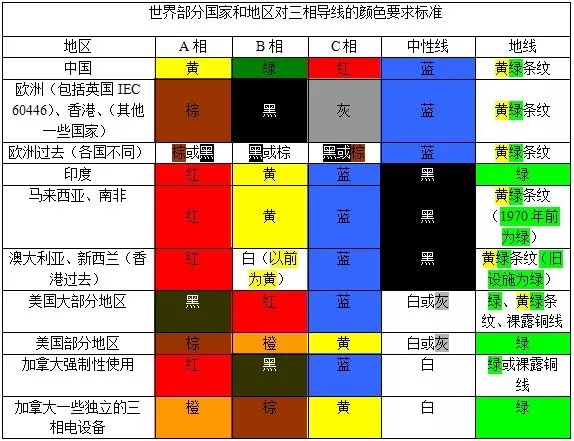

附表：各国三相导线颜色要求标准
